輕便光學平臺

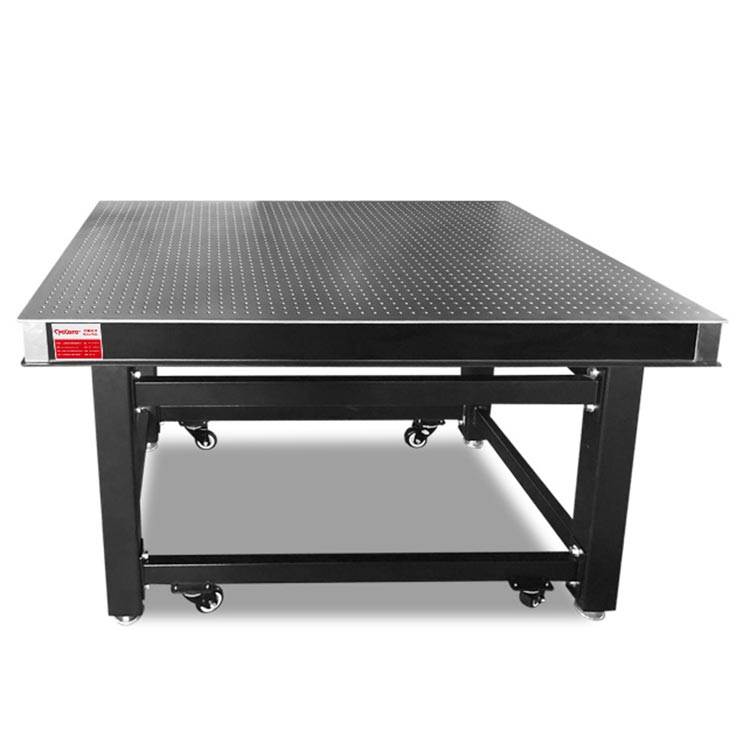

PST-QB輕便光學平臺
佰斯特提供阻尼隔振平臺由薄式不銹鋼臺面，阻尼隔振墊，支架組成。臺面為三層夾心式蜂窩結構，隔振支架 帶膠輪方便移動。臺面+支架中心高度800mm；合用于普通隔振產線工作臺，科研實驗臺等。
關鍵字：光學平臺 阻尼隔振平臺 光學隔振平臺
應用領域：
應用于光學實驗、光通信、光譜實驗、激光干涉、全息應用、激光微細加工、精密計量?jī)x器等領域。
產品特點：
- 臺板采用蜂窩芯夾板結構，具有重量輕、高剛度、高阻尼等優點，上面板為1cr17優質高導磁不銹鋼，經精密研磨處理，表面平面度高。回旋打磨工藝清除毛邊，達到無反射、亞光效果，面板具有M6螺孔，易于固定光學元件。
- 高分子復合橡膠墊提供對高頻振動的隔振能力。
- 隔振支撐為優質鋼管焊接而成，整體堅固可靠，可選用安裝標準移動腳輪，方便在工作場所內移動。
- 獨特的水平調節機構，可以實現輕松水平調節的目的，穩定性能高。
技術參數：
- 平面度：< 0.05mm/m2
- 表面粗糙度：< 0.8μm
- 固有頻率；x方向：6Hz～15Hz???y方向：6Hz～15Hz
- 振幅：< 5μm
- 固定螺孔：臺面布M6螺孔陣距25mm×25mm
產品型號
| 平臺型號 | 規格 | 臺面厚度 | 臺面自重（Kg） | 支架負載（Kg） |
| PST-QB-03-03 | 300×300×800 | 50 | 10 | 500 |
| PST-QB-05-035 | 500×350×800 | 50 | 18 | 500 |
| PST-QB-06-03 | 600×300×800 | 50 | 20 | 500 |
| PST-QB-09-03 | 900×300×800 | 50 | 30 | 500 |
| PST-QB-06-04 | 600×400×800 | 50 | 26 | 500 |
| PST-QB-06-045 | 600×450×800 | 50 | 30 | 500 |
| PST-QB-05-05 | 500×500×800 | 50 | 28 | 500 |
| PST-QB-06-06 | 600×600×800 | 50 | 36 | 500 |
| PST-QB-08-06 | 800×600×800 | 100 | 55 | 500 |
| PST-QB-09-06 | 900×600×800 | 100 | 60 | 500 |
| PST-QB-10-08 | 1000×800×800 | 100 | 88 | 500 |
| PST-QB-12-06 | 1200×600×800 | 100 | 80 | 500 |
| PST-QB-12-08 | 1200×800×800 | 100 | 106 | 500 |
| PST-QB-12-09 | 1200×900×800 | 100 | 120 | 500 |
| PST-QB-12-10 | 1200×1000×800 | 100 | 140 | 500 |
| PST-QB-15-09 | 1500×900×800 | 100 | 150 | 800 |
| PST-QB-15-10 | 1500×1000×800 | 100 | 165 | 800 |
| PST-QB-18-09 | 1800×900×800 | 100 | 800 |
